[2 Channel Bipolar Mixer]
English:

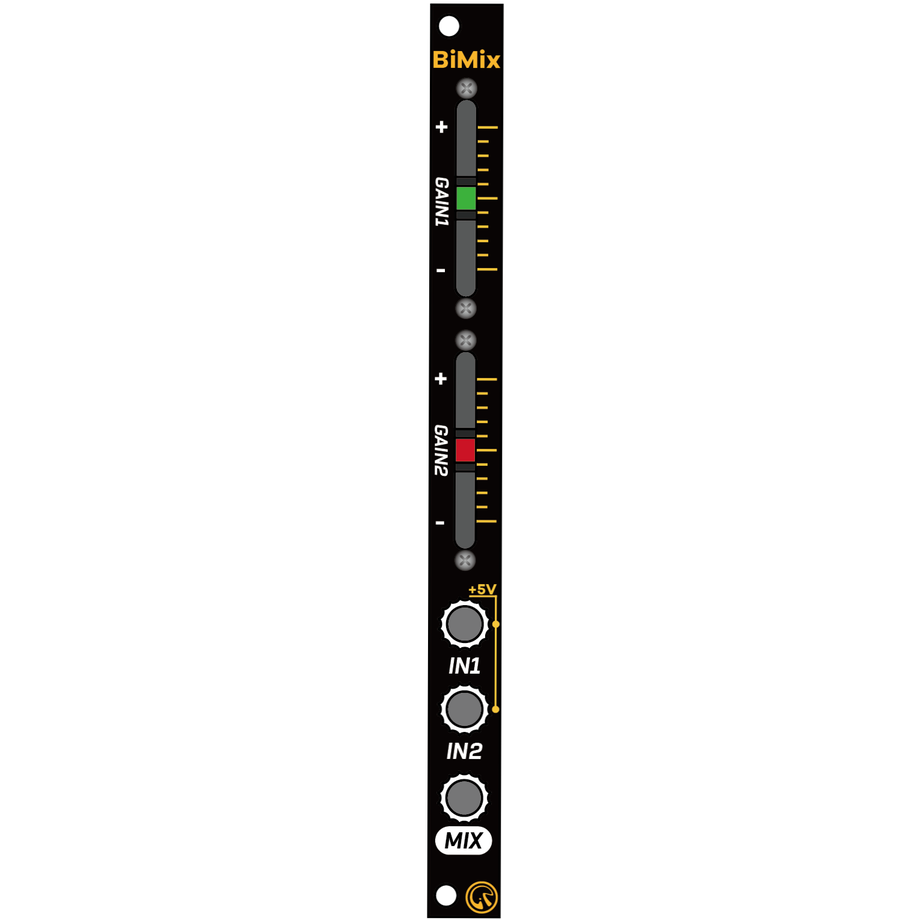

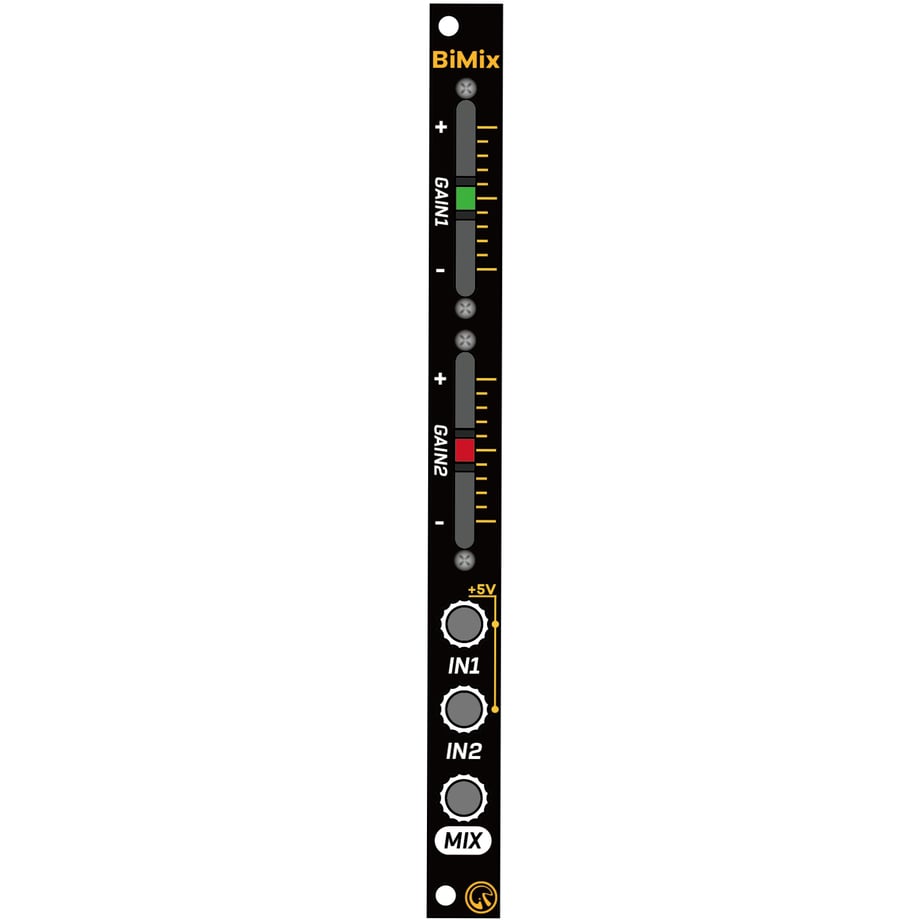

BiMix is 2 channel bipolar mixer.
The default output gain is x1, and you can change the gain to x2 by moving a cap switch on the bottom side of the module.
2 input channels are normalized by 5V. So, when one input channel is not patched, It's gain slider is used to control offset voltage.

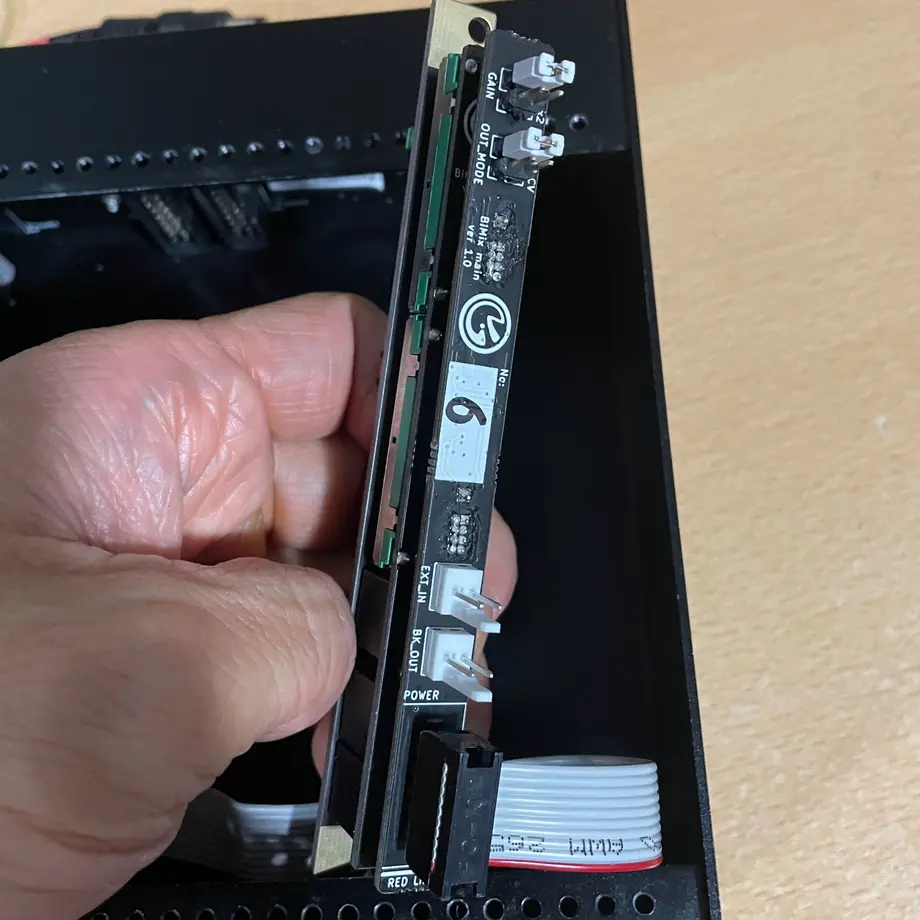

Also, you can chain BiMix modules by connecting "BKOUT" and "EXTIN" connector on the bottom side.
日本語:
BiMix は2チャネルの両極性ミキサーです。
出力ゲインは1倍ですが、背面のキャップスイッチを動かすことでゲインを2倍に変更できます。
入力チャネルは5Vにノーマライズされているので、片方のチャネルに何もパッチしていない場合はそのゲインスライダーはオフセット電圧の調整に利用できます。
また、複数のBiMixを背面の "BK_OUT" と "EXT_IN" コネクタを接続することによってチェインすることができます。
